3月度その8 世界の北方磁場強度シリーズ ➡ クールーKOUの地磁気変動3年間を調べ、foF2値マップを取り、GOES-16Eとの波形3日間を比較する!⬅TEC値マップを追加!

世界の北方磁場強度シリーズ ➡ クールーKOUの地磁気変動3年間を調べ、foF2値マップを取り、GOES-16Eとの波形3日間を比較する!⬅TEC値マップを追加!



追加:2022/3/10_5:15

図5-1として、TEC値マップを追加しました

追加終わり





世界各地の北方磁場強度の観測を続けます、今回はクールーKOUです

低緯度の観測点を続けています、KOUは最も低緯度の観測点です



お付き合い頂ければ幸いです







まず、電離圏バンアレン帯です

図a:電離圏とfoF2とは [電離層(Ionosphere)について解説] さんより

f:id:yoshihide-sugiura:20210827173546p:plain



図b: [バンアレン帯 | 天文学辞典] によれば、

f:id:yoshihide-sugiura:20211208090955p:plain

Y軸は磁気赤道上空と思われます(但しブログ追加のGOES衛星は地軸赤道上空)

南緯30度西経60度を中心とするブラジル磁気異常では、地磁気が弱く内帯の端は高度200km程度まで降下しています

これより太陽に向かって上空ですと約9万kmの所に太陽風と地球磁気圏のぶつかり合うバウショック、約38万kmに月、約150万kmのラグランジュL1ポイントではDSCOVER衛星が太陽風を観測しています





ここから本文です

1.世界観測点マップと磁気赤道上の磁力線高度マップです

まず、世界まとめマップから全体の位置関係の把握です

図1:世界観測点マップ

f:id:yoshihide-sugiura:20220209172834p:plain

中央横の緑ドットラインが、磁気赤道_2021です



図2:各観測点の磁気赤道上の磁力線高度マップ

f:id:yoshihide-sugiura:20220304171041p:plain

高度2,000kmにバンアレン陽子帯、3,000kmに電子帯(図bより)





2.クールーKOU3年間の北方地磁気変動と最大値最小値カウントグラフとfoF2値マップです

観測期間は、2019年3月2日から2022年2月28日の3年(365x3日)です

図3:

f:id:yoshihide-sugiura:20220309054023p:plain

Y軸はピッチ100nT、縦幅全体で500nTに揃えています



有効日データにおける最小値・最大値の出現回数_統計グラフは、

図4:

f:id:yoshihide-sugiura:20220309054115p:plain

凡例「 ピーク数=1+1」の意味は、KOUの場合も:

第1ピークはマジェンダであり、第2ピークはシアン、で終了

これが低緯度の特徴です、KOUでは実に見事な 1+1 となっています

磁気赤道上の高度は148kmですから、電離圏E層を包含します(図a)、E層は夜間でも消滅しません

ピークの定義は、平均値を少なくとも2h連続して超えるパターン、であって、1hでも平均値を下回ったらそのピークは脱出した、としています





第1ピークのマジェンダLT10.5時台の中央値LT11.0時におけるfoF2値マップです

図5:第1ピーク・マジェンダ3月8日14:30UTにおけるfoF2値マップ

f:id:yoshihide-sugiura:20220309060028p:plain

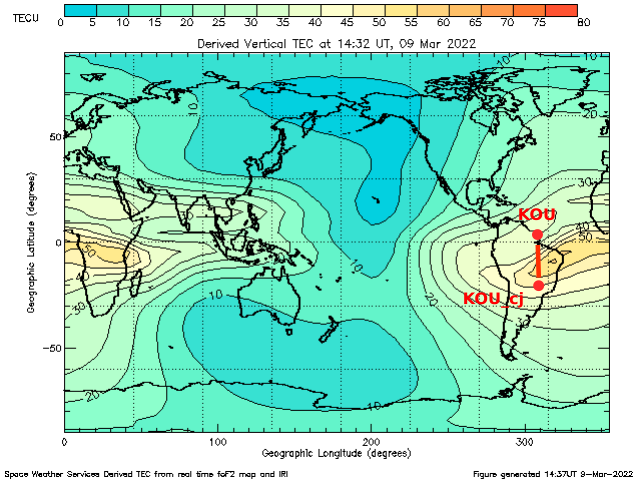

図5-1:日付は違いますが、3月9日14:32UTのTEC値マップです

f:id:yoshihide-sugiura:20220310051540p:plain



第2ピークのシアンLT20.5時台の中央値LT21.0時におけるfoF2値マップです

図6:第2ピーク・マジェンダ3月8日00:30UTにおけるfoF2値マップ

f:id:yoshihide-sugiura:20220309060403p:plain





3.クールーKOUとGOES16Eの波形3日間とFFT結果です

クールーKOUがオレンジ、G16Eがシアン、平穏時3日間の波形です

図7:2月28日00時00分〜2日23時59分(UT)両観測点の波形

f:id:yoshihide-sugiura:20220309060529p:plain

同相ですが、KOUは昨日のSJGより振幅が大きいです



図7の波形よりG16EのパワーFFTスペクトルを取ると、

図8:

f:id:yoshihide-sugiura:20220305213411p:plain

ほとんどのエネルギーが周期24hに集中しています



図7の波形よりクールーKOUのパワーFFTスペクトルは、

図9

f:id:yoshihide-sugiura:20220309060725p:plain

24h成分が一番強く出ていますが、昨日のSJGよりは12h成分が大きいです

凡例(レシオ72h/24h=0.044、 レシオ12h/24h=0.1734)は世界まとめマップでグラフ化します





まとめ:

1.考察の対象を図4のカウントグラフに絞っています

クールーKOUでは、低緯度カウントグラフの特徴がよく出ています



2.クールーKOUのFFT解析では、ほとんどのエネルギーが24h成分に集中し、これも低緯度の特徴です



3.foF2値マップはひとまず挙げて行きます





尚、地磁気データはINTERMAGNETさん [The INTERMAGNET Vision and Mission] 経由で地磁気データを世界の各観測点さんからダウンロード、

GOESデータはNOAAさん [GOES Magnetometer | NOAA / NWS Space Weather Prediction Center] からダウンロード、

foF2世界マップはオーストラリア政府Space Weather Serviceさん [SWS - Radio and Space Services] からスクショしています

ここに皆々さま方に深く感謝申し上げます





以上、お付き合い頂き、誠にありがとう御座いました
